电动盲板阀阀板卡涩、卡死原因
发布时间:2018-1-3 来源:本站原创
某钢厂的电动盲板阀在原始设计缺陷及外部环境等不利因素的影响下，频繁出现盲板阀阀板卡涩、卡死的故障，导致检修频次明显增加。电动盲板阀故障具体表现为阀板卡在导轨上不能运动，过大的负载迫使电动机过负荷而跳闸。盲板阀阀板不能正常开关，严重影响了燃气锅炉机组的正常点炉、停炉，造成了高炉煤气的大量放散，检修工作难度大幅度增加，并给检修作业人员的人身安全带来威胁。

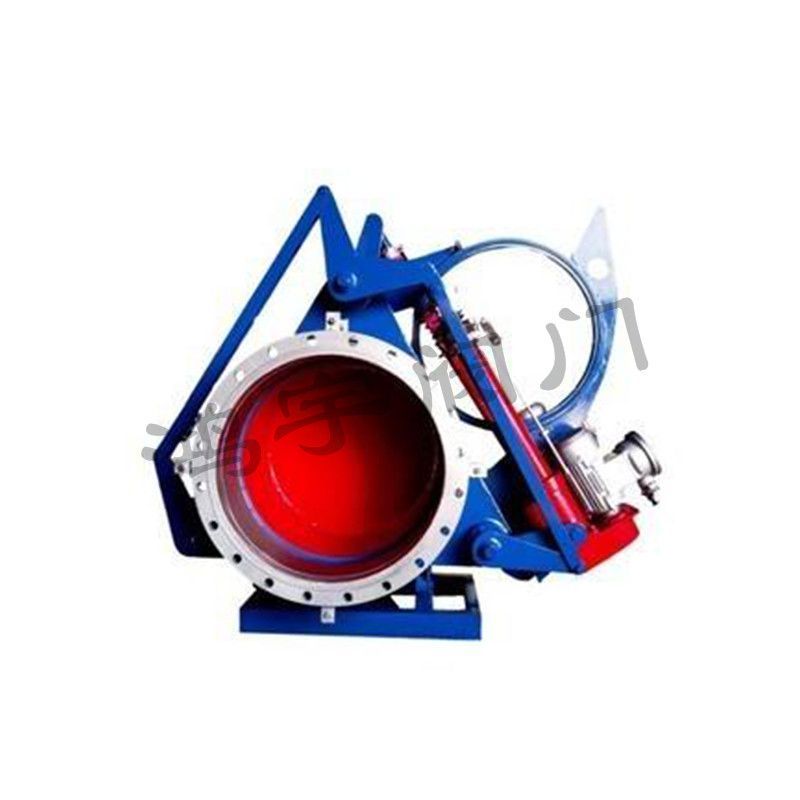

电动盲板阀
经过对盲板阀卡涩故障的分析，找出了造成上述问题的3个原因：
1、电动盲板阀顶部导轨滑轮装置采用的是双支架结构，两侧滑轮磨擦阻力大，各部件易磨损。导轨滑道为双槽钢相对焊接而成，全长约5m。受限于导轨宽度相对焊接的双槽钢顶部有110mm间隙，无遮挡雨雪的措施，受外界天气影响，顶部导轨滑轮易生锈腐蚀，滑轮处易卡涩，导致滑轮轮缘直径逐渐减小，导轨腐蚀磨损严重，重达1．5t的盲板阀阀板，其重量通过底部传动链条直接作用在底部的传动齿轮上，造成传动齿轮受压力过大而卡死，无法正常运行。
2、通过现场对阀板开启、关闭情况的观察，发现阀板切换作业是由松紧控制装置调节法兰膨胀节，面向阀板作轴向位移，开启约20cm的间隙以确保阀板进行开、关的直线运动。但此时的阀板只能靠上部的导轨进行导向，下部的齿条、齿轮传动系统无定位装置，导轨滑轮组若产生位置偏差，将导致阀板的运行轨迹出现偏差。当偏差角度过大时，会导致齿条、齿轮传动配合不，易损坏传动装置和密封胶圈，也能造成卡涩故障，影响了盲板阀的密封性，增加了检修量。
3、由于电动盲板阀多处采用了销轴连接，受外界天气影响，销轴易生锈腐蚀；由于经常拆卸更换，极易使销轴端部直径变大，造成拆卸困难。传动部位润滑条件差，传动装置部件堆积灰尘及腐蚀生锈，也影响了盲板阀的传动准确性。
盲板阀结构原理
