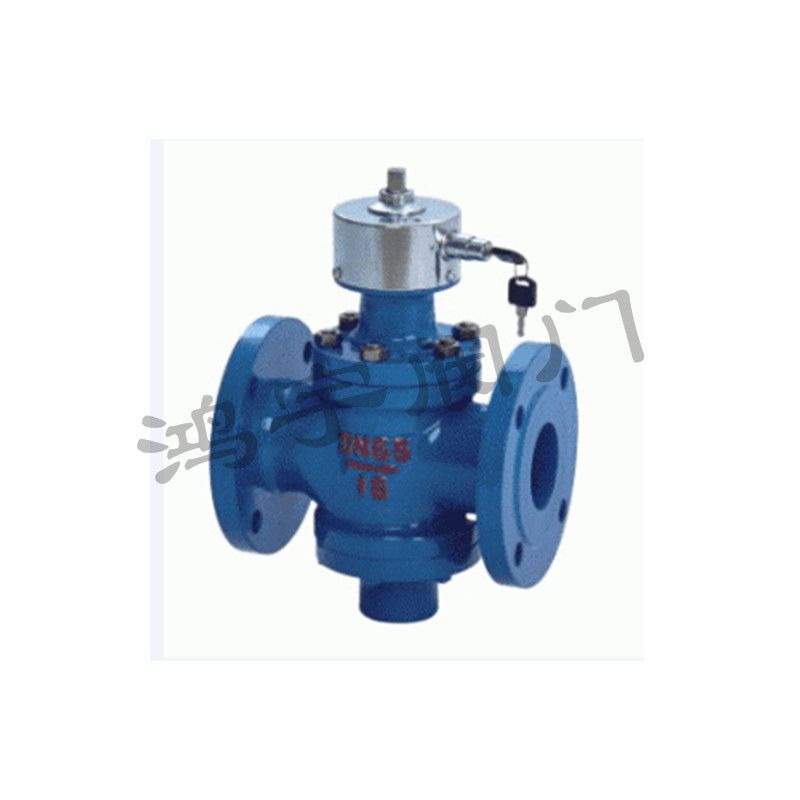

自力式流量平衡阀ZL47F-16C

联系人：徐先生 13605871852
地址：浙江省温州市永嘉县瓯北镇东方工业区
传真：0577-66965782
邮箱：13605871852@139.com

产品详情

公称压力(MPa) ：1.6
壳体试验压力(MPa) ：2.4
适用温度：≤100℃
适用介质：水、油等非腐蚀性液体
自力式流量平衡阀ZL47F-16C 自力式流量平衡阀ZL47F-16，动态平衡阀品概述：ZL47F-16自力式流量控制阀是一种自动恒定流量的水力工况平衡用阀。可按需求设定流量，并将通过阀门的流量保持恒定。应用于集中供热、中央空调等水系统中，使管网的流量调节一次完成，把调网工作变为简单的流量分配。免除了热源切换时的流量重新分配工作，可有效地解决管网的水力失调。结构及特点: ZL47F 16系列自力式流量控制阀是按被控管线需要设定流量，并可锁定设定状态。可自动消除管线的富余压力。能使分支管线间流量调节互不干扰，直接流量数字显示，公称压力为1.6Mpa，介质温度为O-120℃，阀体材质采用灰铸铁、碳素钢、锻压铜合金，内件材质采用铜合金、不锈钢。安装说明：应按阀体箭头所示的水流方向安装，切勿装反，在管道上可垂直安装亦可水平安装。流量设定方法：用专用扳手，打开保护盖，旋转阀杆，使刻度线调速到设定流量的对应值。应另设关断阀门。ZL47F-16型自力式平衡阀,主要是由一个自动调节阀瓣和手动调节组成.利用介质自身的压力变化为动力,自动调节各支管路流量的平衡,准确稳定流量,同时具有开度指示,锁定\关闭等功能.适用于"供热"\空调等非腐蚀性介质的流量控制.运行前一次性调节,即可使系统流量自动恒定在要求的设定值.

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
H	110	110	115	160	200	215	230	275	290	310	350	430	520	635	670
H1	72	72	81	108	138	138	143	170	193	208	254	289	325	357	372
H2	70	70	74	91	147	147	154	189	211	227	260	303	367	430	495
流量控制范围m3/h	0.1~1	0.1~1.5	0.2~2	0.5~4	1~6	2~10	3~15	5~25	10~35	15~50	30~80	40~180	100~300	150~500	200~700
