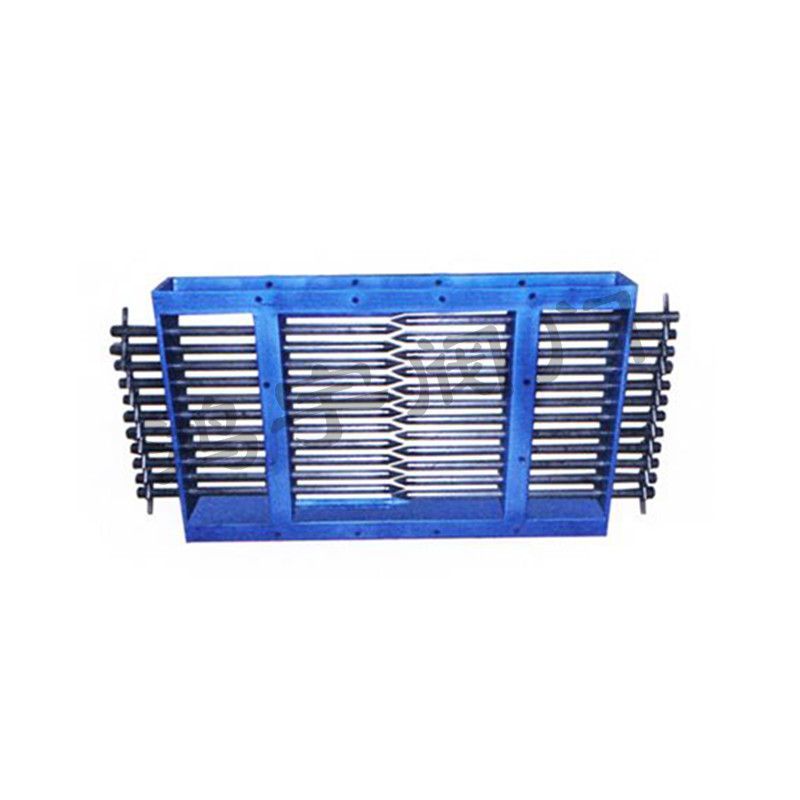

型号:LB-I LB-II
规格:300*300-2500*2500
温度: ≤300℃
介质:50m以下颗粒物料
用途: 本闸门采用型钢焊接,刚性强、使用寿命长、基本无维修量,
是中小型晶状、块状物料控制的理想设备。棒条阀是根据建材、选矿、冶金等行业
对中小型固体块状物料的输送、控制、筛选、给料等工艺的需要而研制的一种新型闸门,
适用于≤50mm物料控制
棒条闸门是根据建材、矿山、冶金等行业中对中、小固体块状物料的给料、输送、控制等工艺的要求而研制的一种新型阀门,适用于 ≤ 50mm 物料的输送控制。 结构特点: 采用型钢焊接,结构简单、易操作、无卡阻、刚性强、不变形、使用寿命长、基本无维修量。是中、小固体块状物料控制的理想设备。 性能参数: 适用介质 Φ 50mm 以下的颗粒物料 适用温度 ≤ 300 ℃ 工作原理: 棒条闸门一般为常开型,物料处流通状态。根据工况需要切断或调节时 , 需逐个插入棒条,以阻止物料流通,也可根据工况需要通过调整棒条间的间隙来控制物料的大小。 使用说明: 安装时两法兰连接时必需加密封垫片,然后均匀锁紧螺栓。 • 运行时不得对抽出的棒条进行猛烈撞击,以免棒条变形无法复位。 • 切断流通块料时,必须从两边依次插入棒条。 若长期存放,不允许露天存放或堆置。
规格 | AxA | BxB | CxC | L | H | D | N-D | KG |
300x300 | 390x390 | 350x350 | 300x300 | 800 | 100 | 120 | 8-14 | 173 |
400x400 | 490x490 | 450x450 | 400x400 | 100 | 100 | 120 | 12-14 | 256 |
500x500 | 610x610 | 560x560 | 500x500 | 1200 | 120 | 140 | 16-18 | 385 |
600x600 | 710x710 | 660x660 | 600x600 | 1400 | 120 | 140 | 16-18 | 550 |
700x700 | 820x820 | 770x770 | 700x700 | 1600 | 140 | 160 | 20-18 | 790 |
800x800 | 920x920 | 870x870 | 800x800 | 1800 | 140 | 160 | 20-18 | 892 |
900x900 | 1030x1030 | 972x972 | 900x900 | 2000 | 160 | 180 | 24-23 | 1071 |
1000x1000 | 1130x1130 | 1068x1068 | 1000x1000 | 2200 | 160 | 180 | 24-23 | 1338 |
1100x1100 | 1240x1240 | 1183x1183 | 1100x1100 | 2500 | 180 | 200 | 28-23 | 1671 |
1200x1200 | 1340x1340 | 1280x1280 | 1200x1200 | 2700 | 180 | 200 | 32-23 | 2089 |
