产品详情

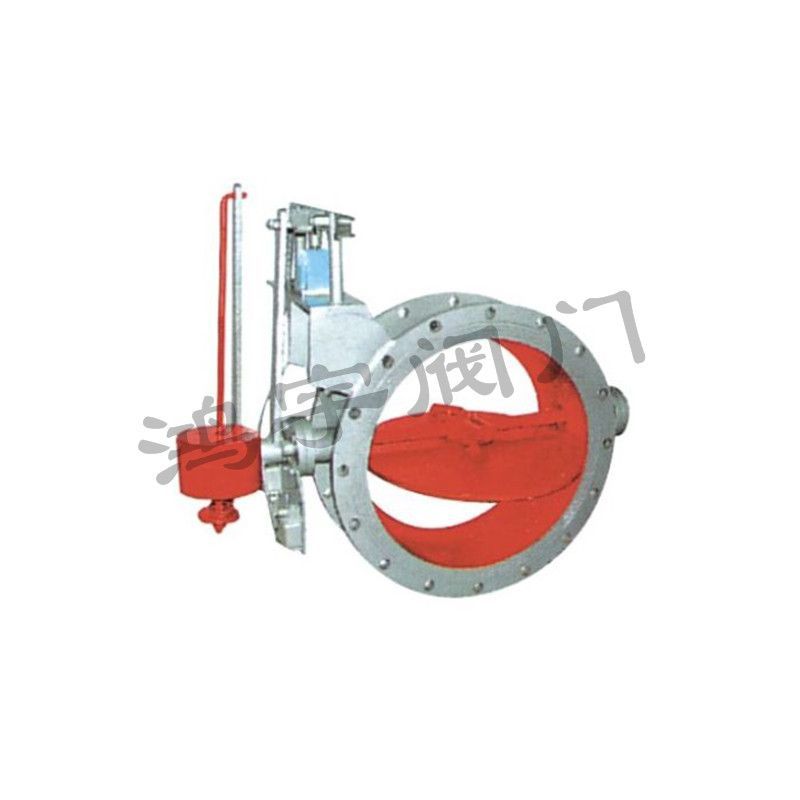

产品名称：煤气安全切断阀,DMF电磁式煤气安全切断阀
产品型号：DMF ,DMF-0.1
概述：
电磁式煤气安全切断阀，它与电磁式启动器组合配套使用。电磁式煤气安全切断阀具有结构简单,操作方便,重量轻,工作可靠,切断时为1.5秒，低泄漏等优点。电磁式煤气安全快速切断阀广泛应用于以煤气为燃料的各种工业窑炉的煤气快速切断，也可用于类似要求的其它场合。
原理：
1,电磁式煤气安全切断阀为法兰连接,杠杆式启闭阀，它主要由电磁铁杠杆装置,弹簧及重锤,阀体,阀板和轴等零件组成。
2,当煤气或助燃空气低压时，通过相应的电路设计，可使电磁铁在某一规定的低压时失电，这样杠杆失去平衡，安全阀相连的杠杆脱扣，重锤下落，安全阀立即关闭。另外一旦断电，也即电磁铁失电和上述相同，安全阀亦立即关闭，这样就达到了煤气或助燃空气低压时以及断电时,快速切断煤气的目的。
零件材料：
1,阀体,蝶板：Q235A
2,阀杆：碳钢 ,WCB
3,填料：石棉盘根
4,密封圈：硅橡胶
技术参数：
1,公称压力： 0.1Mpa
2,电源电压： 220V 50HZ
3,电源电压： 220V 50HZ
4,转角范围： 0-90°
5,工作温度：≤80℃ ， ≤200℃
6,适用介质：煤气,空气等气体
7,公称通径: DN100-1000mm

DN	D1	D	D2	L	L1	L2	H	B	N-D
100	170	205	145	127	360	250	460	10	4-12
150	225	260	200	140	510	250	510	14	8-18
200	280	315	252	152	465	250	565	14	8-18
250	335	370	310	165	520	280	620	16	12-18
300	395	435	362	178	580	300	670	16	12-23
350	445	485	412	190	630	300	720	16	12-23
400	495	535	162	216	680	300	770	20	16-23
450	550	590	518	222	740	300	820	20	16-23
500	600	640	570	229	780	300	860	22	16-23
600	705	755	670	267	895	320	960	22	20-25
700	810	860	775	292	1010	400	1060	22	24-25
800	920	975	880	318	1125	400	1150	22	24-30
900	1020	1075	980	330	1225	400	1250	24	24-30
1000	1120	1175	1080	410	1345	500	1360	24	28-30
1200	1340	1400	1295	470	1525	500	1500	24	32-34
1400	1560	1620	1510	530	1775	500	1800	24	36-34
1600	1760	1820	1710	600	1990	700	2100	24	40-41
1800	1970	2045	1970	670	2190	700	2350	24	40-41
2000	2180	2265	2110	760	2390	700	2600	24	48-48
